Das Fahrzeug

Ein paar Zeilen über
unser Fahrzeug und die Wohnkabine
Toyota LandCruiser HZJ 79

Wohnkabine:, Fahrzeug:, Bilder Auto/Kabine

Bilder Auto:

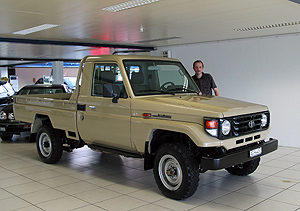

Grosser Augenblick,
unser nagelneuer Toyota HZJ79 / D400
bei Toyota AG
in Safenwil Aargau

Über diese Rampe fährt wahrscheinlich kein HZJ79 mehr. Unser Fahrzeug war das letzte offiziell ausgelieferte Fahrzeug dieses Fabrikats,
sagte man uns, denn
offiziell bekommt man dieses Model bei Toyota Europa nicht mehr verkauft

Aber nicht verzweifeln, bei Extrem... in Beuron (Deutschland) bekommt man ihn weiterhin.

Letzter Blick,
bevor unser Fahrzeug in ein Expetitionsmobil verwandelt wird.

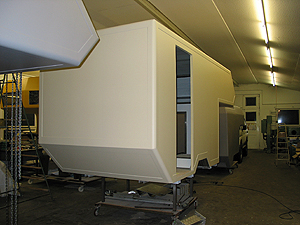

Unsere Kabine im Rohbau, bei Extrem Mobile Deutschland

Rohbau

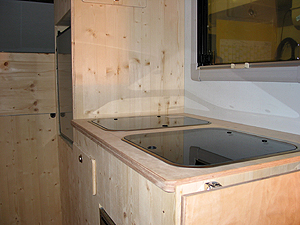

Der Innenausbau
nimmt gestalt an...

... Innenausbau

Innenausbau

Wohnkabine:

Die Bauweise des Aufbaus besteht aus einem verschweissten Aussenskelett aus Aluminium-Rundwinkel-Profil, welches verschweißt mit einem Alu-Hilfsrahmen auf Schwingelementen gelagert mit dem Fahrzeugrahmen verbunden ist. Ausfachung des Skeletts mit eingeklebten Alu-Sandwichplatten und weitere Aussteifung mit Alu-Innenwinkel.

Einrichtung:

Der Grundriss der Kabine wurde nach unseren Wünschen und Plänen hergestellt. Mit gegenseitigen Ideen wurden beim bau kleine Änderungen vorgenommen und angepasst.

Möbel:

Von Hand geschreinerter Innenausbau aus 3-schicht Fichtenplatten mit Nut- und Hartholzfeder wasserfest verleimt und zur Kabinenwand mit hochelastischem Polyuretankleber (Flugzeugbau) verklebt. Keine Plastikprofile oder Holzschraubverbindungen, die extremer Beanspruchung (Piste) nicht standhalten.

Wasserversorgung:

10 Kanister à 12 Liter für Trinkwasser

2 Abwassertank à 35 Liter und 20 Liter

Bemerkung:
Im Falle das nicht das ganze Trinkwasser Verseucht wird, wenn die Qualität mal Fraglich ist.

Stromversorgung:

Solaranlage mit 2 Batterien a 105 Ah
1 Ladegerät 110/220 V.
1 Sinus-Wechselrichter 12 auf 230 V. 300 Watt

Bemerkung:
Ausgelegt für Wasserpumpe, Kühlschrank, Innenbeleuchtung, Radio, usw. Die Solaranlage ladet die Kabinen Batterien, so wie wenn nötig die Autobatterien, (bei Längeren Standzeiten).

(Wurde bis jetzt noch nie Gebraucht, da die Solaranlage bis jetzt immer genügend Energie produzierte).

Für Zahnputzmaschine, Computer und Kamera-Akku usw.

Küche:
Hersteller:

12 Volt Kompressorkühlschrank

mit 10 Liter Tiefkühlgefrierfach
WAECO

Kochherd mit 2 Kochfeldern abdeckbar
SMEV

Backofen
SMEV

Warm- und Kaltwasser Spüle abdeckbar . SMEV

Nasszelle:

Lavabo mit Ausziehbarem Hahn für Dusche.

Bemerkung:
Genügend lang, so dass auch eine Dusche ausserhalb des Fahrzeuges möglich ist..

Kassettentoilette
Hersteller:
THEFORD

Gasversorgung:

2 Aluminium-Gasflaschen à 6 kg Bemerkung:
nur für Kochherd und Backofen.

Heizung:

Diesel-Standheizung: Hersteller:
Webasto Air Top 2000

Bemerkung:
Beim Heizen wird auch ein 5 Liter Boiler erwärmt.

--------------------------------------------------------------------------------------------------------------------------

Fahrzeug: Toyota LandCruiser HZJ 79

Motor:	1HZ Wirbelkammer-Dieselmotor mit Schnellglühvorrichtung.
Zylinder/Anordnung:	L6
Hubraum:	4164 ccm
Bohrung x Hub:	94 x 100mm
Nockenwelle/Ventile:	OHC / 12
Leistung KW (DIN-PS)/min:	96(130) / 3800
Drehmoment Nm/min. Din.:	285 / 2000
Elektrische Anlage:	2 Batterie 12V / a70AH
Anlasser:	3,0 KW

Getriebe:
Übersetzungsverhältnis:
Im 1. Gang:	4,110:1
Im 2. Gang:	2,330:1
Im 3. Gang:	1,436:1
Im 4. Gang:	1,000:1
Rückwärtsgang:	0,838:1
Achsuntersetzung:	4,300:1

Zwischengetriebe:
Untersetzungsverhältnis Strasse:	4,110:1
Untersetzungsverhältnis Gelände:	2,295:1

Vierradantrieb:	Während der Fahrt zuschaltbar, Geländeuntersetzung auf allen Gängen

Aufhängung:	Starrachsen / hinten Blattfedern, vorne Schraubenfedern, Stabilisatoren

Bremsen:	2-Kreis, achsgetrennt, lastabhängiger Bremsdruckregler für HA-Kreis, vorne innenbelüftete Scheibenbremsen, hinten selbstnachstellende Trommelbremsen

Lenkung:	Kugelumlauf mit Servounterstützung 22,2:1

Felgen:	Stahl 2-teilig Sprengring 16 x 5,5J

Reifen:	7,50 R 16

Chassis:	Leiterbauart geschweisst

Kraftstofftankinhalt/Liter:	90 (+ 150 Zusatzdank)

Wasserversorgung: 10 Kanister à 12 Liter für Trinkwasser 2 Abwassertank à 35 Liter und 20 Liter	Bemerkung: Im Falle das nicht das ganze Trinkwasser Verseucht wird, wenn die Qualität mal Fraglich ist.

Stromversorgung: Solaranlage mit 2 Batterien a 105 Ah 1 Ladegerät 110/220 V. 1 Sinus-Wechselrichter 12 auf 230 V. 300 Watt	Bemerkung: Ausgelegt für Wasserpumpe, Kühlschrank, Innenbeleuchtung, Radio, usw. Die Solaranlage ladet die Kabinen Batterien, so wie wenn nötig die Autobatterien, (bei Längeren Standzeiten). (Wurde bis jetzt noch nie Gebraucht, da die Solaranlage bis jetzt immer genügend Energie produzierte). Für Zahnputzmaschine, Computer und Kamera-Akku usw.

Küche:	Hersteller:
12 Volt Kompressorkühlschrank
mit 10 Liter Tiefkühlgefrierfach	WAECO
Kochherd mit 2 Kochfeldern abdeckbar	SMEV
Backofen	SMEV
Warm- und Kaltwasser Spüle abdeckbar .	SMEV

Nasszelle: Lavabo mit Ausziehbarem Hahn für Dusche.	Bemerkung: Genügend lang, so dass auch eine Dusche ausserhalb des Fahrzeuges möglich ist..
Kassettentoilette	Hersteller: THEFORD

Gasversorgung: 2 Aluminium-Gasflaschen à 6 kg	Bemerkung: nur für Kochherd und Backofen.

Heizung: Diesel-Standheizung:	Hersteller: Webasto Air Top 2000 Bemerkung: Beim Heizen wird auch ein 5 Liter Boiler erwärmt.
